梁外侧有600mm凸窗板，内立杆与外墙间距900mm，内、外立杆间距630mm。悬挑型钢梁为1.63米长（＜1.75米时），采用“上拉式悬挑承力架”。

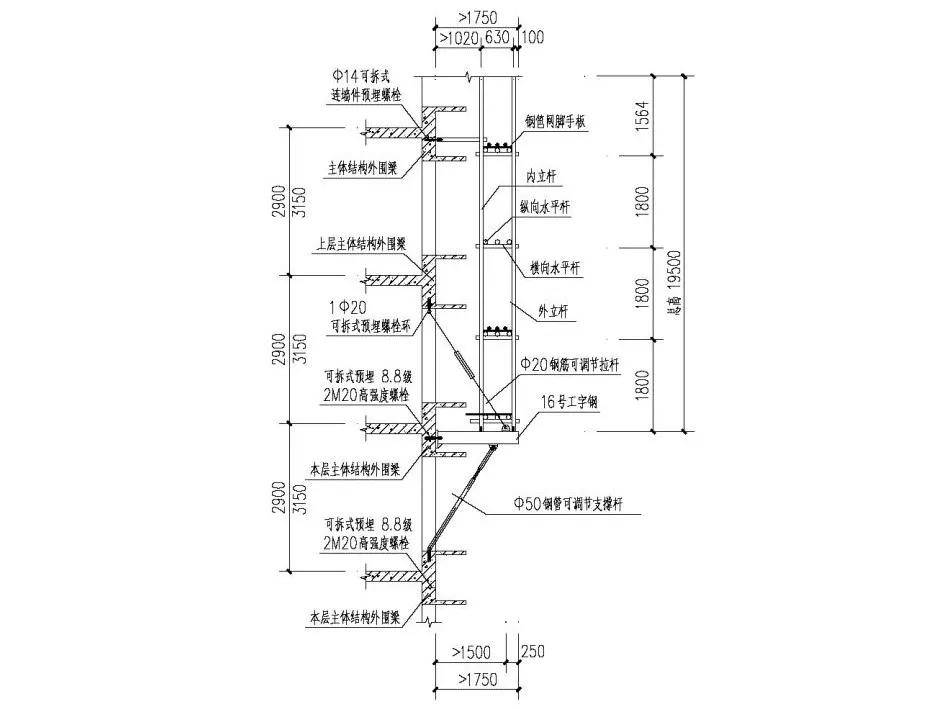

梁外侧有＞600mm凸窗板，内立杆与外墙间距＞1020mm，内、外立杆间距630mm。悬挑型钢梁＞1.75米时，采用“上拉式悬挑承力架 + 增设斜支撑杆”方式搭设。

三

新型悬挑承力架组成构件

一、悬挑梁

16#普通工字钢为主件，焊接底座板、三角加强板、U型上拉件、下撑件。材质均为Q235。

1）直线梁：安装于结构为直线面的悬挑梁，长度有1030、1130、1230、1630等不同型号规格。各项目所用到的直线梁的型号，详见我公司针对各项目深化设计的“悬挑梁平面布置图”。

2）斜角梁及对角梁：安装于建筑结构阳角处的悬挑梁，长度代号有“左30右30”、“左30右70”等多种型号规格。各项目所用到的斜、对角梁的型号，详见我公司针对各项目深化设计的“悬挑梁平面布置图”。

二、斜拉杆

由Ф20、Q235材质的镀锌圆钢拉杆（正丝、反丝）、封闭式可调节花蓝及丝牙保护套组成。

三、下支撑杆

由Ф50*3.0（Q235材质）无缝钢管为主件，焊接Ф34*5（Q235材料）无缝管调节套管。

注：下支撑杆安装调整至受力状态后，应及时用胶带将“调节套管”包扎好，以防混凝土粘贴其上。

四、预埋体系

1）预埋件：分两种型号：长180mm的用于预埋在悬挑梁与建筑结构连接处；短150mm的用于预埋在上拉杆及下撑杆与建筑结构连接处。

2）安装螺杆：本工艺配套专用的“临时固定螺杆”，用于确保混凝土浇筑过程中预埋件不会产生偏位。混凝土浇筑后，拆侧模板前，需扭出退出的周转配件。

注：（1）预埋件安装时，需确保预埋件与模板接触面的无缝隙紧贴，防止砼浇捣时，混凝土浆水渗入到预埋件的管内部；（2）预埋件安装完毕后，砼浇捣时，严禁振动棒直接与预埋件接触，以确保预埋件不被损坏或发生偏移。

3）与预埋件连接的构件：双头螺杆、双耳拉环、单耳拉环。

S8.8级高强双头螺杆

专用垫片＋M20专用高强“加厚螺母”

特制专用“双耳拉环”

用销栓（配套开口销）与斜拉杆连接

特制专用“单耳拉环”

用销栓（配套开口销）与下支撑杆连接

五、备用配件

预埋安装时不确定因素众多，有遗漏预埋的、有预埋件被振动棒振坏的、有预埋时产生偏位的等情况，导致预埋件失效的备用配件。

如有砼浆渗入预埋件的管内，可用“攻丝钻”（见上图）打通的方法予以补救。

六、安装工具

全过程采用电钻打孔，无需现场拉线接电。针对使用铝模板的项目，电钻的钻头需配一大一小2支钻头。直线梁与对角梁的“定位器”等工具使用。

一个电钻机配2个电池，现场请记得及时充电。
