常见基坑支护结构形式，结构图及实景图解说！(2)
作者： 人气： 来源： 2020-07-29 评论：发表评论
墙式（现浇或预制的地下连续墙）。

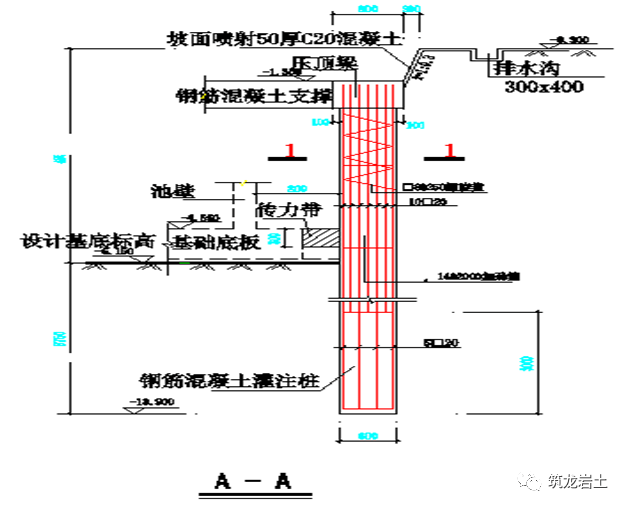

围护墙为排桩式（钻孔灌注桩）
围护墙为排桩式（素砼桩）
围护墙为排桩式（钻孔咬合桩）
围护墙为墙式（地下连续墙）
围护墙为墙式（地下连续墙）
地下连续墙

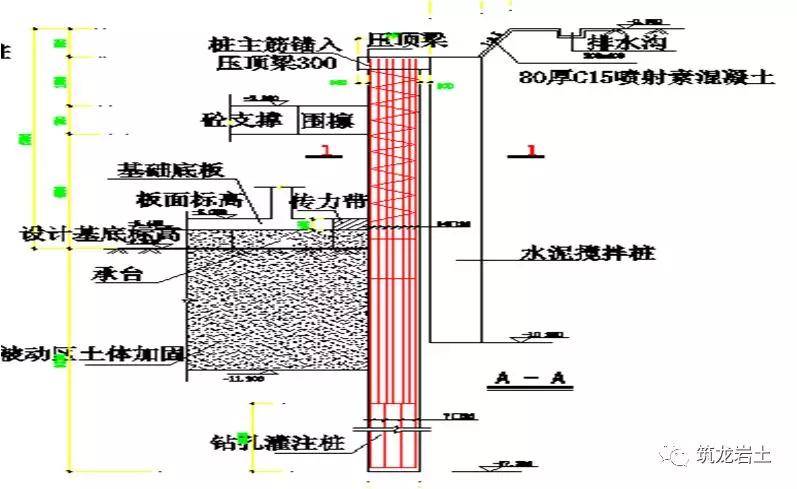

桩墙式支护结构：土质的适用性较强。
6、内支撑与土层锚杆
（1）内支撑：钢筋砼支撑﹙永久钢筋砼结构支撑、临时钢筋砼支撑﹚、钢支撑、钢与钢筋砼组合支撑。
形式：对撑、桁架式对撑、角撑及内环式支撑。
构造：压顶梁、围檩。

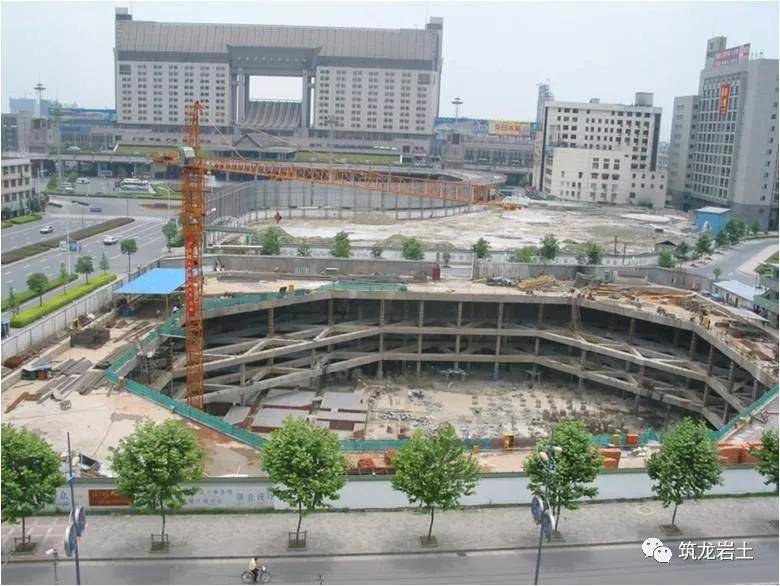

内支撑形式：对撑
临时钢筋砼支撑形式：桁架式对撑 角撑
桁架式对撑

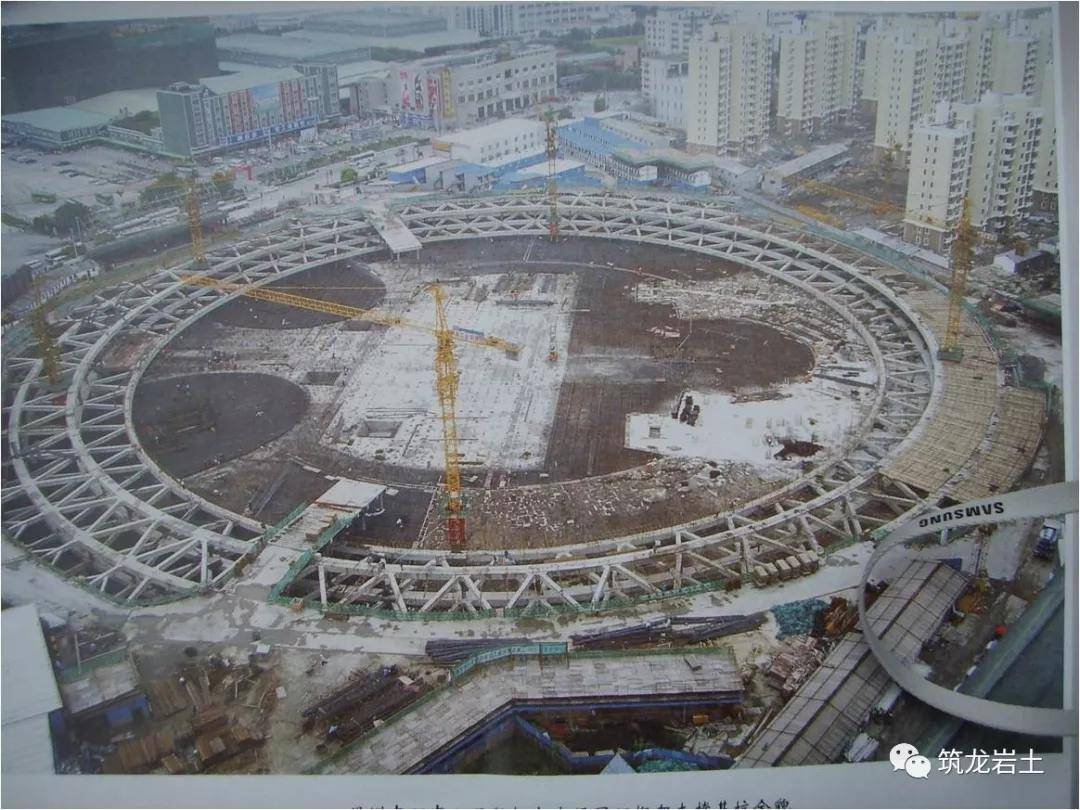

临时钢筋砼支撑形式：内环式支撑
（2）土层锚杆
形式：钢绞线、高强钢丝或高强螺纹钢筋，并宜施加预应力。
适应范围：粘性土、粉性土及砂土层，不宜用于淤泥及淤泥质土层中。
