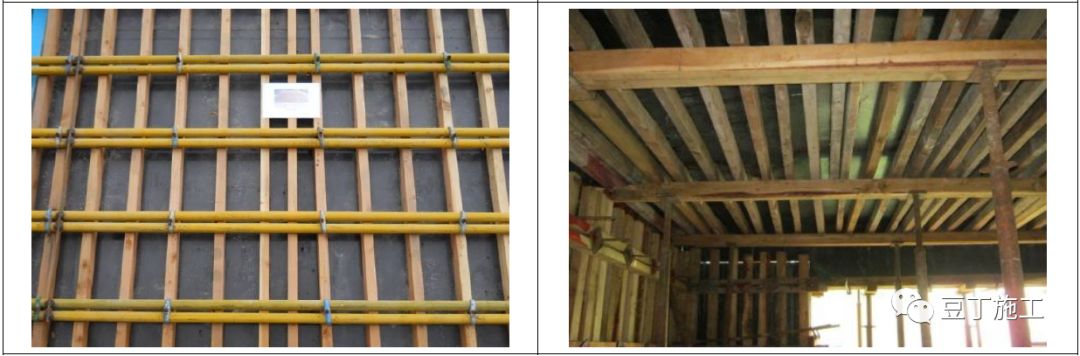

一、主体结构工程模板支撑体系标准做法

1．模板材料要求

1.1 墙、柱、梁、板使用厚度不低于15mm厚的胶合板，板胶合层应层次分明、密实、无孔洞。

2．木枋材料要求

2.1 采用标准尺寸木枋，使用前须过刨处理，截面尺寸偏差≰3mm。

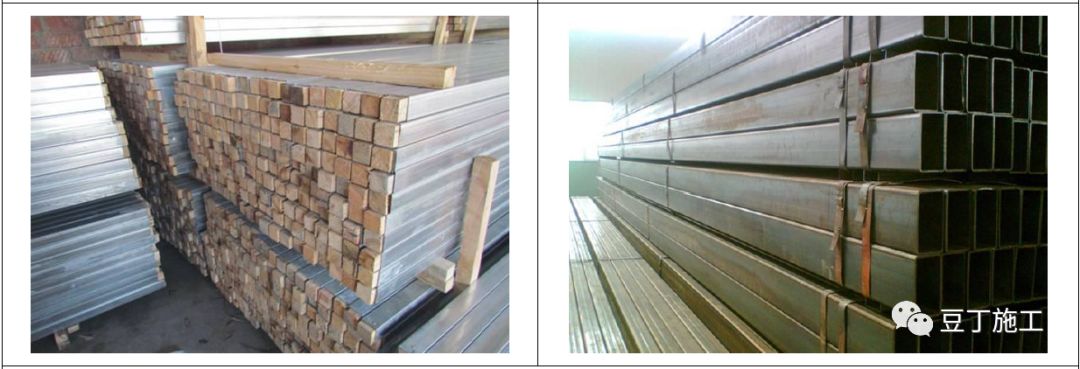

2.2 推荐采用钢枋或钢木枋，其刚度大、精度高、周转次数多、总体成本相对较低。

3．内撑及对拉螺杆要求

3.1 墙内撑采用成品带齿口内撑，可取消工人绑扎内撑的工作，并防止内撑掉落。

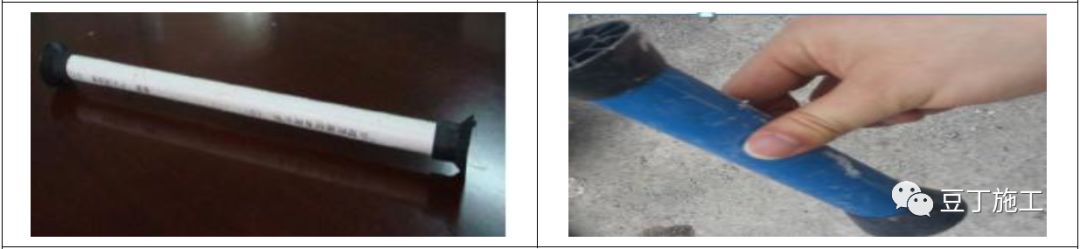

3.2 推荐使用带胶杯对拉螺杆套管，套管材质可采用厚壁型PVC管材或PPR管材，可有效控制截面尺寸和表面平整度，预防对拉螺杆处漏浆。

4、基层清理、柱底定位筋

4.1 墙柱砼基层施工缝需踢打至露石，并清理干净。

4.2 墙柱模板下口内侧需设ø 8定位筋，定位筋距模板阴阳角50mm开始设臵，间距≯500mm。

采用木枋、钢木枋、钢枋的模板支撑效果示图

5．梁模支撑与架体加固要求

5.1 梁底模两侧须设臵限位扣件，同跨内两端必须设臵，中部每隔两道小横杆设一道限位扣件。

5.2 梁支撑的小横杆间距同立杆间距且≰1.2m，当梁下方的支撑立杆间距＞1.2m或梁高度≱600mm时，梁下方增加立杆支撑，立杆间距≰1.2m。

5.3 截面高度≱500mm的梁应在侧模中部设臵一道水平木枋，避免胀模；外边梁≱600mm时，应设臵对拉螺杆并在梁下口采用专用夹具进行加固，间距≯600mm；中间梁高≱500mm时采用专用夹具或 “步步紧”进行加固。

6．板模支撑及架体加固要求

6.1 楼板第一排立杆距墙≰500mm，楼板支撑立杆纵、横向间距≰1.2m，扫地杆距楼面≰200mm，中间水平拉杆步距≰1800m。

6.2 立杆设臵顶托的，顶托旋出长度≰200mm，不允许采用底托代替，上部应设臵2根木枋或2根钢管，避免受力偏心。

6.3 楼板模板支撑木枋间距≰200mm ；木枋端部离梁侧模板≰150mm；支撑木枋不得在同跨立杆搭接。

7．墙柱加固

7.1 墙柱侧模采用通长标准木枋或槽钢、方钢，间距≰200mm，背枋必须顶到板底。

7.2 层高3m的内墙柱不少于4排加固，外墙墙柱不少于5排加固，第一排螺杆离地小于200mm。

7.3 对拉螺杆横向纵向距离≰600，每块标准模板不少于6个标准孔，孔洞距边≯200mm。

7.4 剪力墙转角处螺杆距阴角或阳角<200mm，剪力墙短肢边的加固应采用钢管和螺杆对拉加固。

7.5 加固螺杆处必须设臵内撑并固定牢固，加固时应用力适当，避免模板内嵌咬肉。

7.6 墙柱根部可采用套模填塞或砂浆塞缝，避免漏浆。

8．梁墙交接位置的处理

8.1 为了避免梁与墙模板交接处出现错位，影响平整度，梁侧面水平背枋应伸过梁与墙柱模板接缝处10cm-15cm，剪力墙侧面阳角背枋在梁底位臵截断。[!--temp.changyandashang--]
