5、墙筋垫块采用塑料垫块，呈梅花形布置，纵横间距不超过800* 800mm 。

（一）剪力墙构造做法

（二）板在墙、柱端部支座锚固构造

（三）剪力墙标准做法

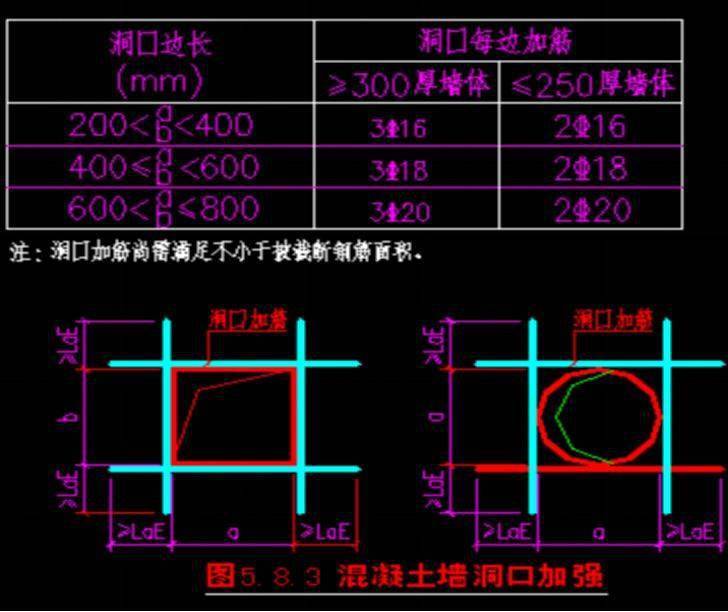

（四）墙、板预留洞口加强钢筋构造

五、梁钢筋安装

1、梁钢筋的绑扎应遵循先框架梁后非框架梁，先主梁后次梁，先绑扎低跨梁，后绑扎高跨梁。

2、先自下而上穿好梁钢筋并在梁主筋上画出箍筋间距，套梁箍筋，再将箍筋按已画好的间距逐个分开。

3、绑梁上部纵向筋的箍筋，用套扣法绑扎。箍筋在叠合处的弯钩，在梁中应交错绑扎。梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。

4、节点处钢筋穿插十分稠密时，应特别注意梁顶面主筋间的净距要有30mm，以主筋间的最小净距要求。

5、主筋为双层时，可用水泥预制条垫在两层钢筋之间，水泥预制条排距应≥ 1.5m且不少于2根。

6、 安装垫块：在主、次梁箍筋与主筋的交叉点处下垫大理石垫块 ，垫块的间距不应超过800mm，梁侧边采用塑料垫块，纵横间距不超过1000mm 。

7、梁钢筋绑扎时应防止水电管线将钢筋抬起或压下，且梁钢筋未验收合格前应防止防雷接地将其端部或主、次梁相交处焊牢。

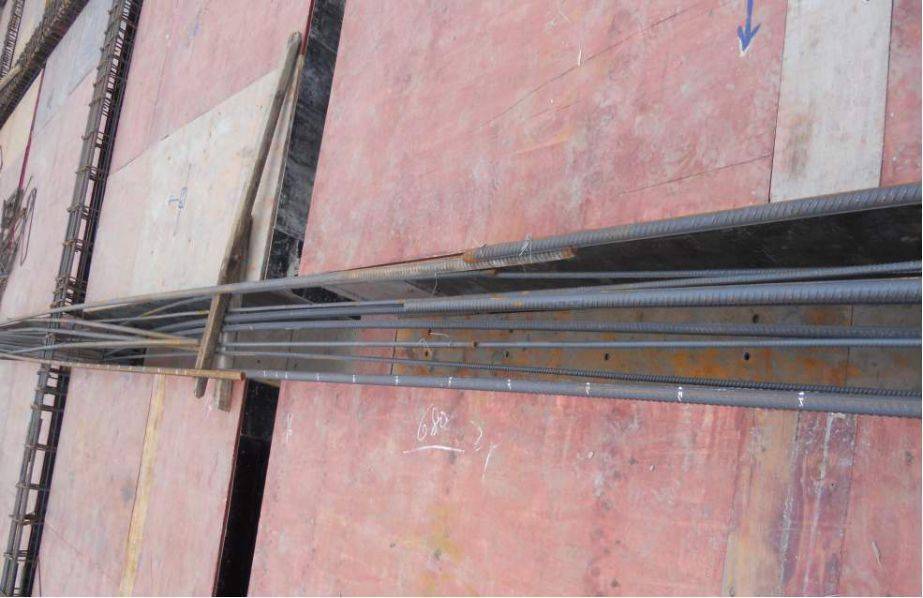

（一）梁箍筋安装前划线定位

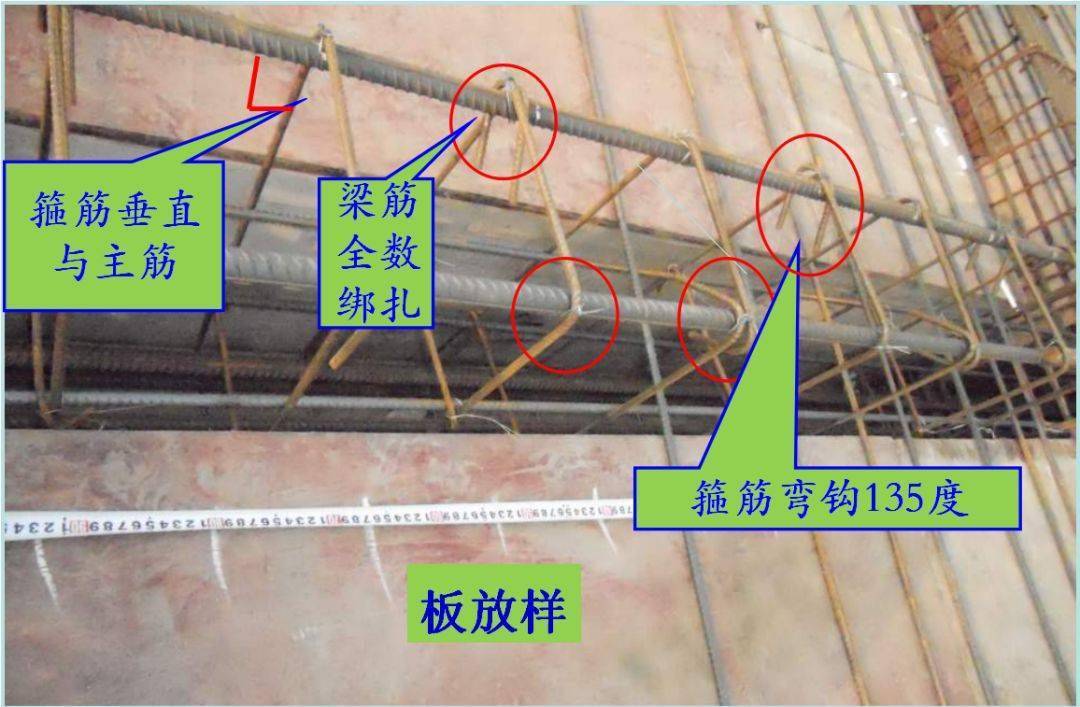

（二）梁筋标准安装

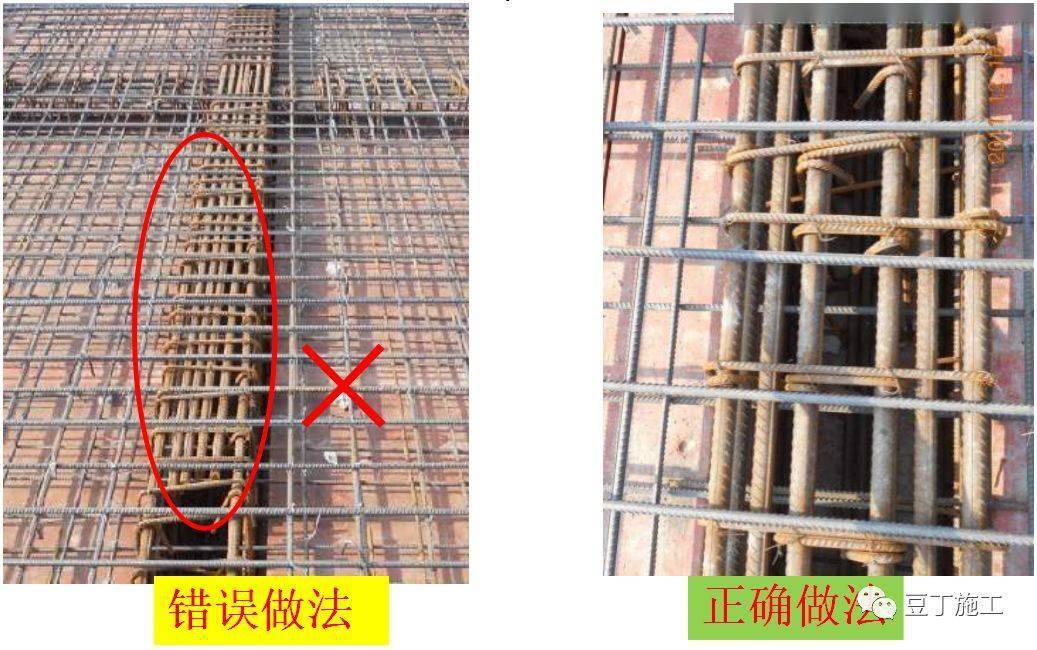

（三）主次梁交接处核心箍设置

（四）梁纵向钢筋接长位置构造要求

梁上部纵筋接长需在跨中Ln/3范围内，梁下部纵筋接长须在墙、柱支座处Ln/3范围内。

（五）梁纵向钢筋构造要求

（六）屋面梁节点标准做法

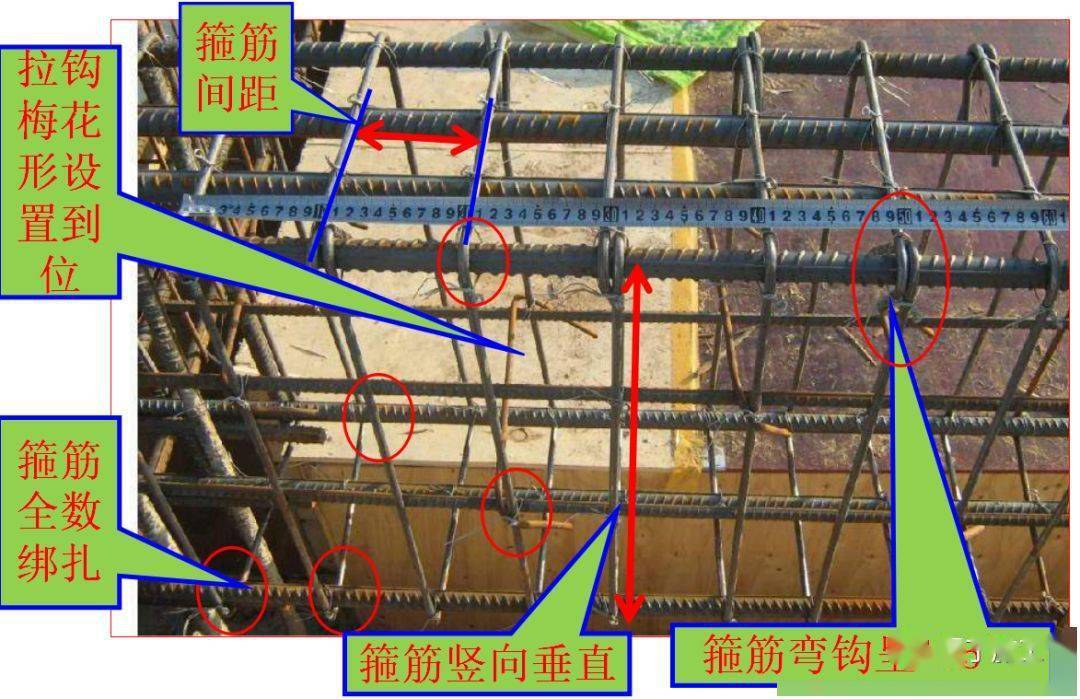

（七）梁钢筋标准安装

（八）梁纵向钢筋接长错误做法

同一截面处接长面积大于50%

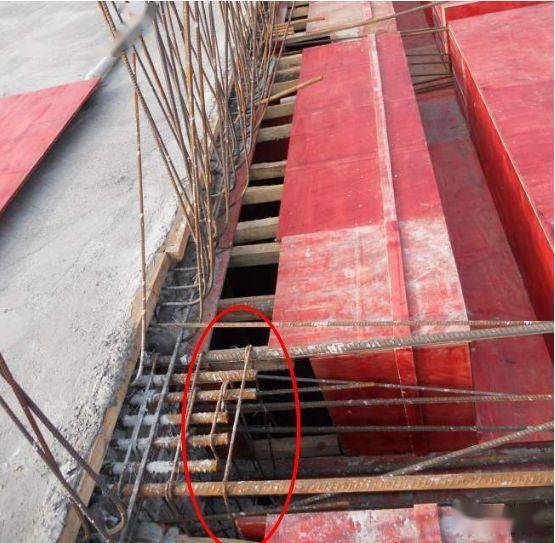

（九）梁筋绑扎（不合格）

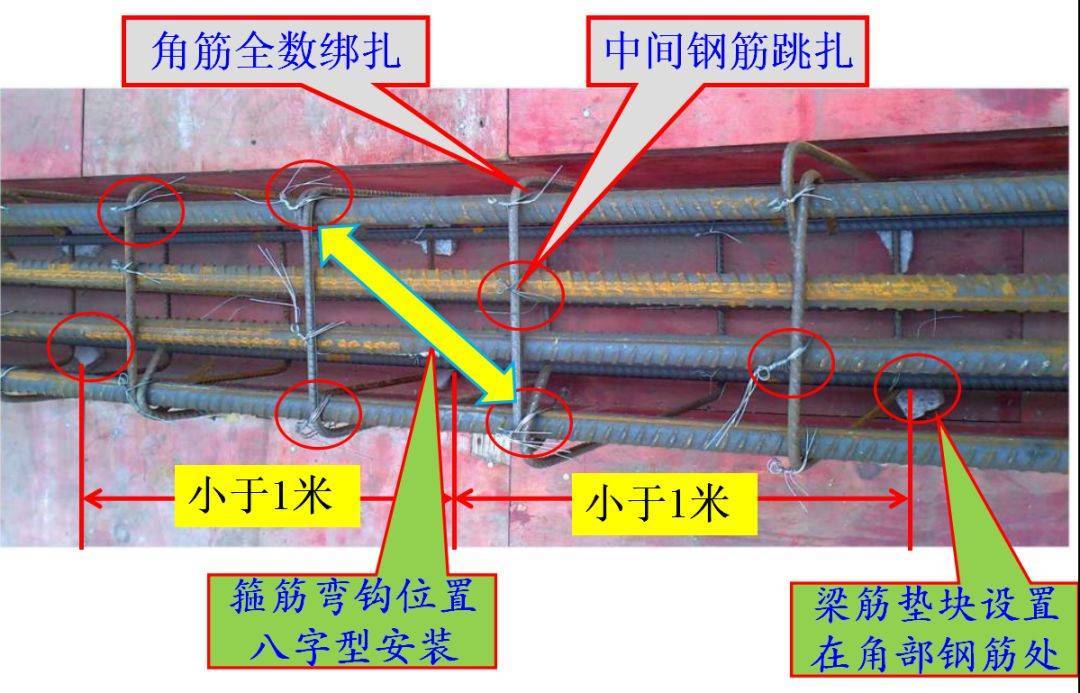

（十）梁底筋标准绑扎（合格）

梁底板角筋全数绑扎，中间纵筋跳扎，拉钩设置到位

（十一）梁筋间距要求

梁上部纵筋净距：≥30mm,且≥1.5d;

梁下部纵筋净距：≥25mm,且≥1.0d。

六、板钢筋安装

1、清理模板上面的杂物，用粉笔在模板上划好主筋，分布筋间距。按划好的间距，摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。绑扎板底筋时应检查两端是否伸到梁中，绑扎板筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。负弯矩钢筋每个相交点均要绑扎。

2、板面筋成品马凳 ，马凳间距不大于1000mm*1000mm。方能组织钢筋隐蔽验收。

3、板下层筋垫块纵横间距不超过800mm* 800mm ，呈梅花形布置。
