工程特点和难点

紧邻闹市区高架桥和地下人行道

距离周边道路最近仅10m

基坑安全等级为一级

结构重要性安全系数为1.10

深度达到19.8m

地下水丰富

基坑采用灌注桩 + 内支撑（两道）+ 锚索联合支护体系，我们一起走进工程现场，基于施工工序，从以下四个方面，看项目管理团队如何用主体结构工程的质量管控打造临时支护工程：

① 基坑土钉墙施工工序

② 围护桩施工工序

③ 钢格构柱施工工序

④ 混凝土支撑梁施工工序

1基坑土钉墙施工工序

1边坡成型

大型挖掘机根据基坑上下口线挖出边坡轮廓后，人工配合小型挖机修坡，同时坡度尺控制检查边坡坡度，检验坡度是否符合设计要求。成型边坡坡面平整顺直，坡度一致，无明显凸起或凹进，符合设计要求。

2土钉成孔

土钉坡面定位后采用水平钻机干作业成孔，成孔角度15°-20°。

3土钉安装及注浆

土钉成孔后及时插入钢筋土钉，现场水泥浆二次注浆，保证土钉施工质量。

4钢筋网片绑扎

钢筋网片采用HPB300钢筋，φ6@250×250，接头采用绑扎连接接方式，保护层厚度30mm。

5喷射面板混凝土

采用空压设备分段自下而上喷射C20细石混凝土，喷射过程做到喷射回弹量小，喷层强度高，喷射厚度80mm。

6土钉墙成型

坡面平整， 接缝成型质量好，阴阳角顺直。

2围护桩施工工序

1检验桩孔

成孔后利用盒尺和测绳检验桩径、桩深是否符合设计要求。同时对每根桩孔进行安全防护。

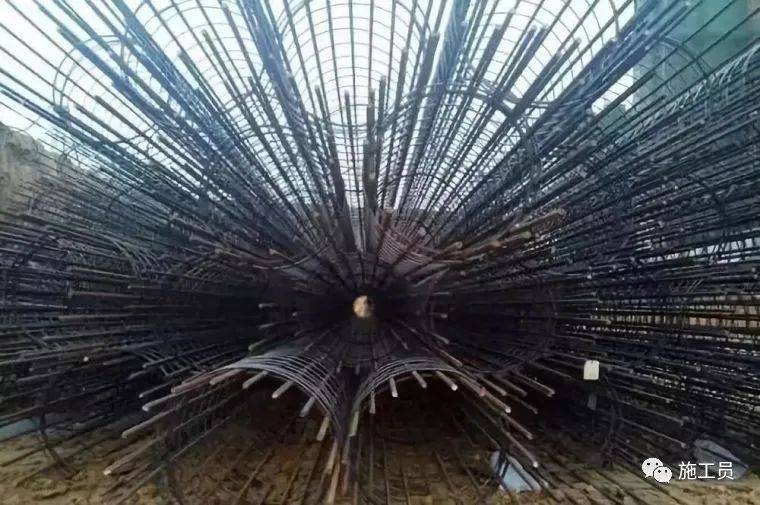

2钢筋笼加工

根据图纸进行钢筋笼加工，确保主筋焊缝坚固，螺旋筋间距符合要求。

3安放钢筋笼

桩孔验收合格后，及时吊装钢筋笼入孔，钢筋笼入孔过程中要做到缓慢匀速，严格控制钢筋笼垂直度和桩顶标高。钢筋笼标高控制：采用2支吊筋，吊筋长度根据孔口标高及笼顶标高计算确定，焊接在钢筋笼上部，然后悬挂固定。

4灌注混凝土

围护桩隐蔽验收合格后，验算单桩混凝土方量，C30预拌混凝土现场浇筑，导管下料。为确保桩顶混凝土强度，在桩顶标高以上加灌一定高度，高度控制在50mm。

5维护桩完整性检测

检验桩身材料密实性和连续性。

6桩头剔凿

采用风镐将桩头高出设计标高部分剔除、找平，露出密实混凝土。

7预应力锚索施工

在设计要求部位，钻机成孔，安放Ф15.24-2 1860级钢绞线，两次注浆。

8冠梁钢筋绑扎

冠梁钢筋绑扎前，拉通线对桩头钢筋进行修整、清理、绑扎自一段开始逐段绑扎，桩头钢筋在冠梁内锚固，搭接部位箍筋加密。[!--temp.changyandashang--]
