9冠梁模板安装

钢筋隐蔽验收合格，采用15mm厚覆膜多层板+木方+对拉螺栓模板支撑体系。施工中严格控制模板截面尺寸、平整度、垂直度和标高，拼缝严密，防止漏浆。预应力锚索加PVC套管。

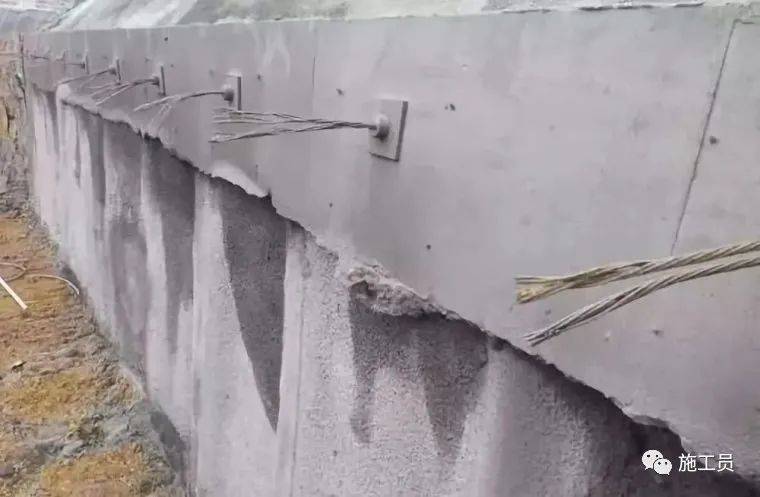

10冠梁成型、预应力锚索张拉

冠梁模板拆除后及时洒水养护，待冠梁强度达到设计要求后进行锚索张拉，并安装锚垫板固定。

3钢格构柱施工工序

1测量定位

小型挖掘机平整场地，利用全站仪进行钢格构柱桩定位，并做好标记。

2钻孔

桩身定位后，钻机跟进就位，调整钻杆垂直度后进行钻孔。

3吊放钢筋笼

验孔后，吊放1000mm钢筋笼，用于钢格构柱底部锚固。

4钢格构柱加工、吊装

钢格构柱规格为700X700mm，采用角钢和钢板焊接。钢格构柱汽车吊吊装就位。

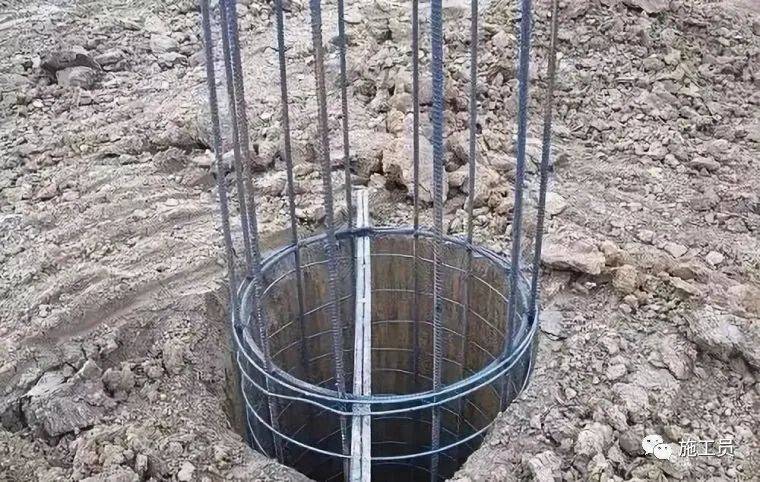

5钢筋笼与钢格构桩连接

钢格构柱与灌注桩钢筋笼焊接固定后，下放至设计标高。

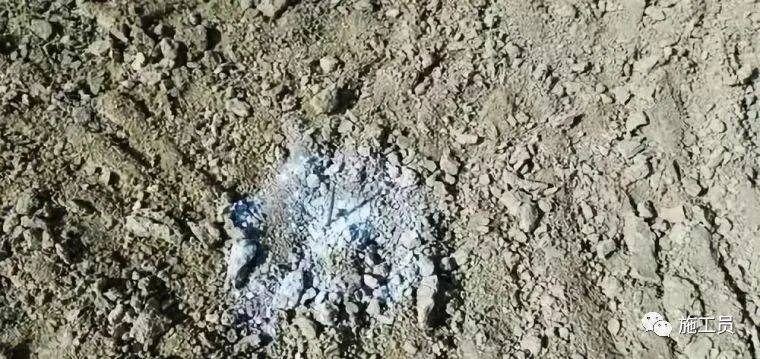

6钢格构柱桩灌注后填土

钢格构柱桩安装完毕，验收合格后，及时浇筑桩底部混凝土，混凝土浇筑完成后及时填土封桩孔，消除安全隐患。

4混凝土支撑梁施工工序

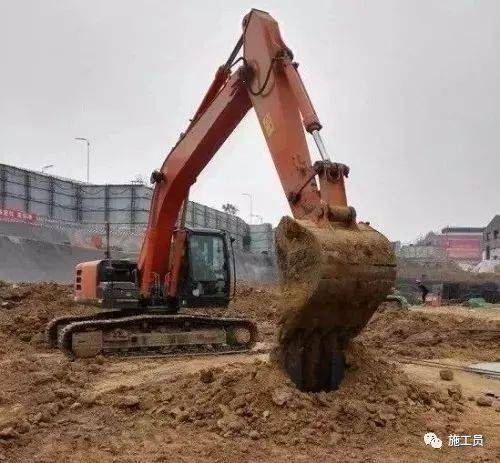

1测量、放线

按照图纸设计标高，采用小型挖掘机和人工配合清底、找平并测量放线。

2浇筑梁底垫层

浇筑C15混凝土垫层，厚度100mm，木抹子抹平、压实，垫层比梁宽出100mm。

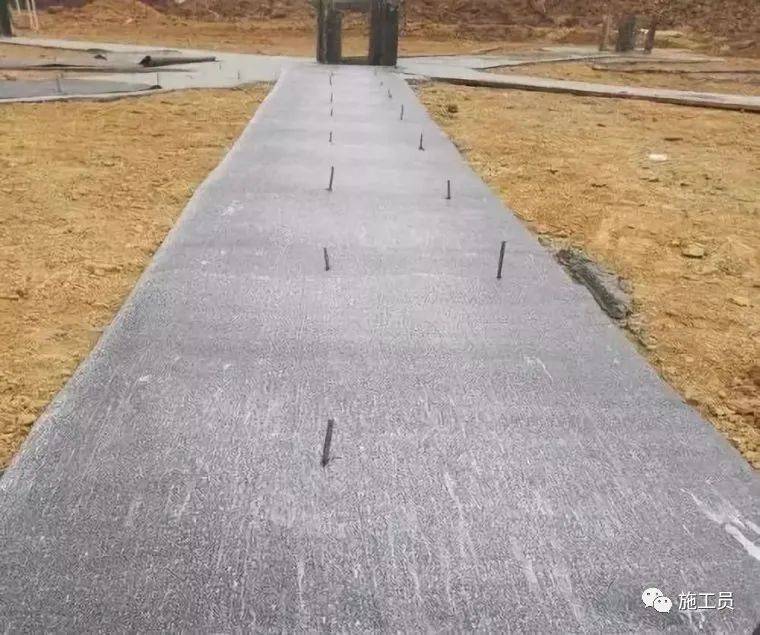

3铺设隔离层

垫层混凝土强度达到1.2N/mm²后，弹出梁边线，短钢筋头定位标识，铺设油毡隔离层，覆盖垫层表面，便于下步垫层拆除。

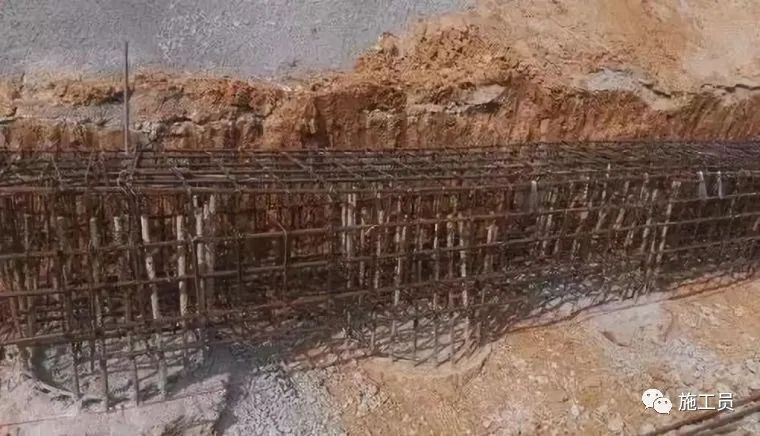

4环撑梁钢筋绑扎

钢筋绑扎前进行主次梁交接部位放样，确定钢筋绑扎顺序后进行钢筋绑扎。

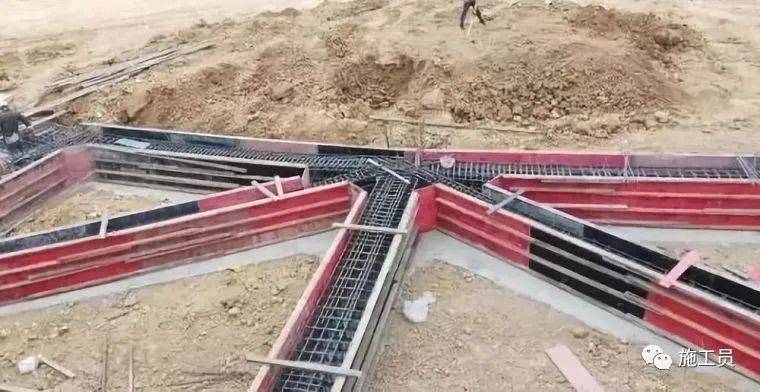

5环撑梁模板安装

钢筋隐蔽验收合格，采用15mm厚覆膜多层板+木方+对拉螺栓模板支撑体系。施工中严格控制模板截面尺寸、平整度、垂直度和标高，拼缝严密，防止漏浆。

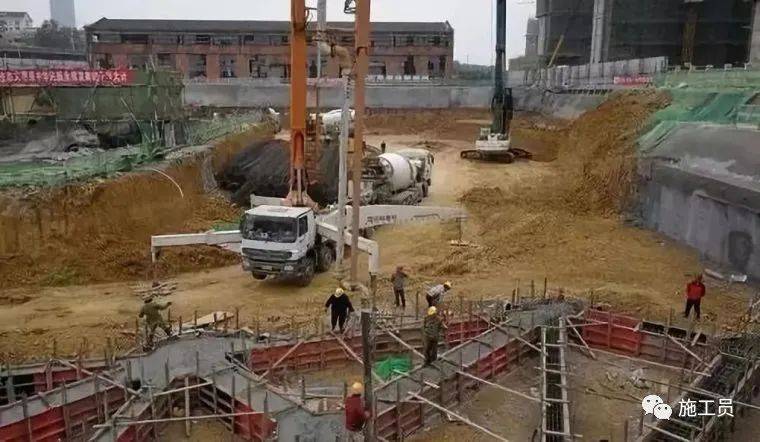

6环撑梁混凝土浇筑

浇筑采用汽车泵输送混凝土，浇筑前对需重点对进行处理：原有施工缝剔除软弱层，新留置施工缝采用钢板网45°拦茬并设置加强钢筋。

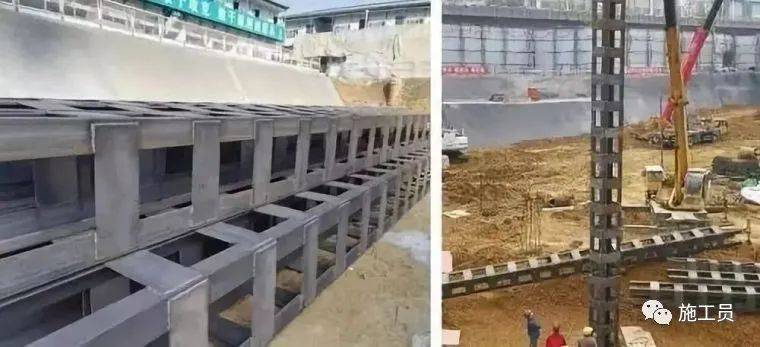

7拆模成型

成型质量好。

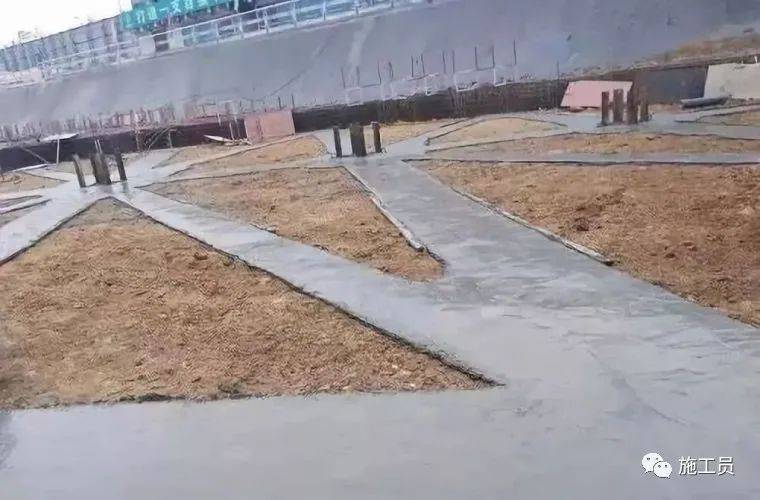

8养护

采用覆盖毛毡，每日专人撒水养护。

基坑支护成型效果赏析

现场全貌

基坑第一道环撑梁成型全貌[!--temp.changyandashang--]
