施工图识读是所有工程人的必修技能之一，今天就给各位分享一下，在市政管道工程中常见的工程图都应该怎么识读吧。

一、管道材料

1.基本要求 点我关注3个实用工程类公号

具有足够的强度和一定的刚度

管道内壁表面光滑，减小水流阻力

具有一定的耐腐蚀能力

具有足够的密闭性

易加工，经济

2.常用管材

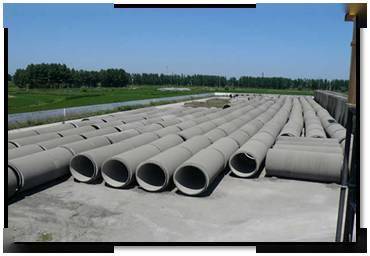

(1)混凝土管和钢筋混凝土管

强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。

适用于土质不良地段、穿越铁路、道路时。

管口形式：承插、平口、企口

△预应力钢筒混凝土管 PCCP

△钢筒混凝土管

△现浇钢筋混凝土管渠

(2) 陶土管

上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插、平口

（3）金属管

强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。

适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。

管口形式：法兰、承插 n常见管材：钢管、铸铁管

△铸铁管

（4）塑料管道

施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。

管口连接：粘接、电熔焊接

常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。

△塑料管电熔焊接

△PE管

（5）新型管材 nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等

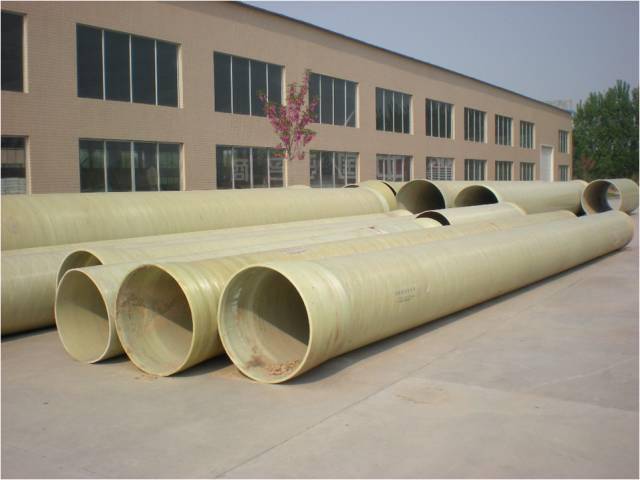

△FRP管

3.给水管件

①配件 n在管道的转弯、分支、变径及连接其他设备处使用

如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。

②附件

输配水控制

止回阀：控制水流只朝一个方向流动，防止倒流

排气阀：排骨管道中的气体，减小水流阻力

泄水阀：排空管道，清除沉淀物

消防栓：消防车取水设施

二、管道构造 点我关注3个实用工程类公号

1、基础

包括：地基、基础 、管座

①砂土基础

弧形素土基础、砂垫层基础

适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

②混凝土枕基

在管道接口下设混凝土垫块
