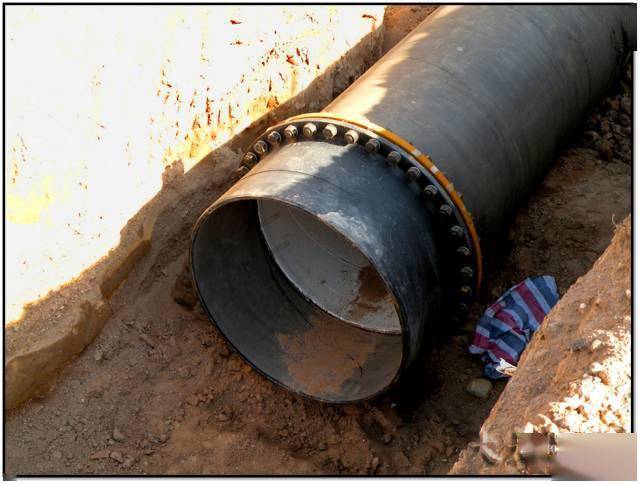

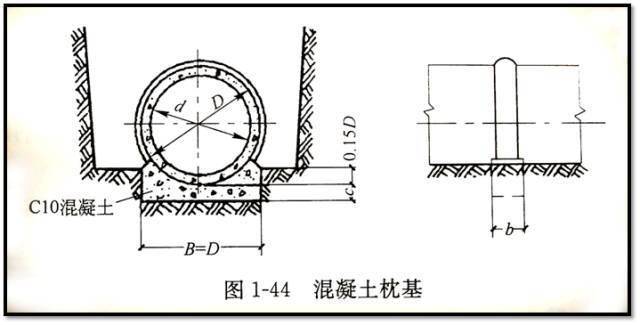

适用于土壤条件较好、无地下水的地区，给排水支管。

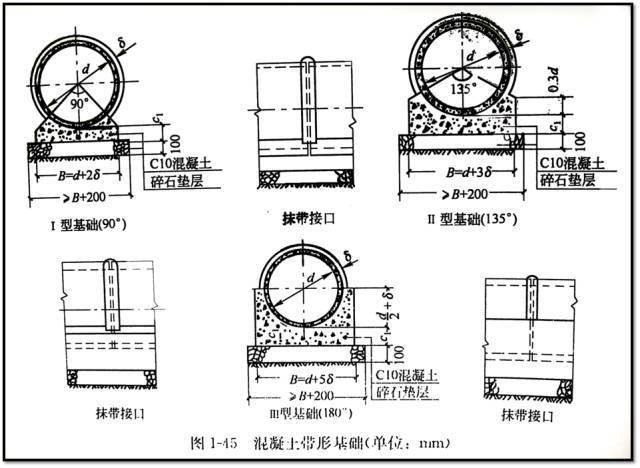

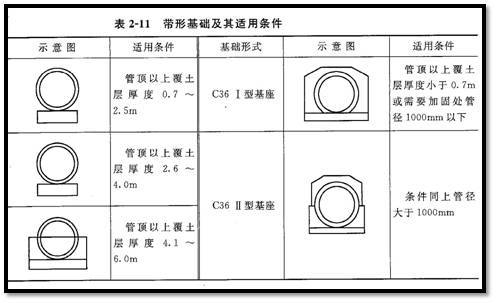

③混凝土带形基础

沿管道全长铺设带状水泥混凝土 n适用于各种土质，特别是土壤条件差、震区、重要管道等。

按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。

2.排水管道附属构筑物

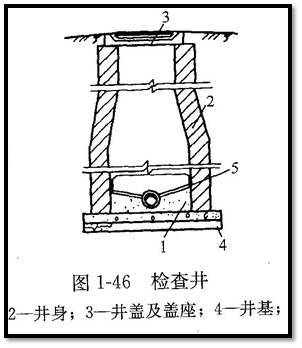

（1）检查井 n功能：便于对管道衔接以及定期检查和疏通。

位置：管道交汇、转弯、尺寸或坡度改变处、跌水、相隔一定距离的直线段上。

构造：由井底、井身、井盖组成。

井底

一般采用低标号混凝土、基础采用碎、卵石或混凝土；

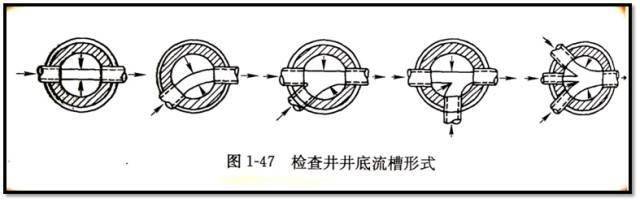

宜设流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤积；

流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人员下井时立足，即沟肩。

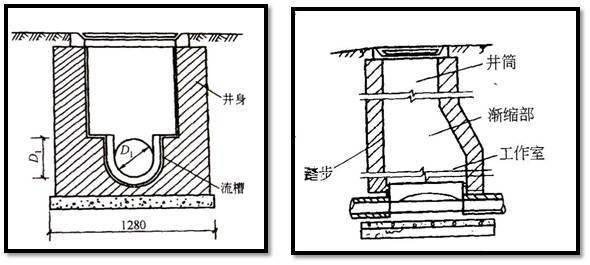

井身

以砖、石砌筑，也可以钢筋混凝土现浇。

不需要下井的浅检查井，井身为直壁圆筒形；需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。

井室直径不小于1m，井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板，在盖板上砌筑井筒。

井盖

由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。

为防止雨水流入，盖顶应略高于地面。

（2）雨水口

功能：收集地表径流的雨水，将其引入雨水管道。

位置：道路交叉口、直线上一定距离（25-50m）处、路缘石低洼地。

构造：由基础、井箅、井筒、连接管组成。

4.给水管道附属构筑物

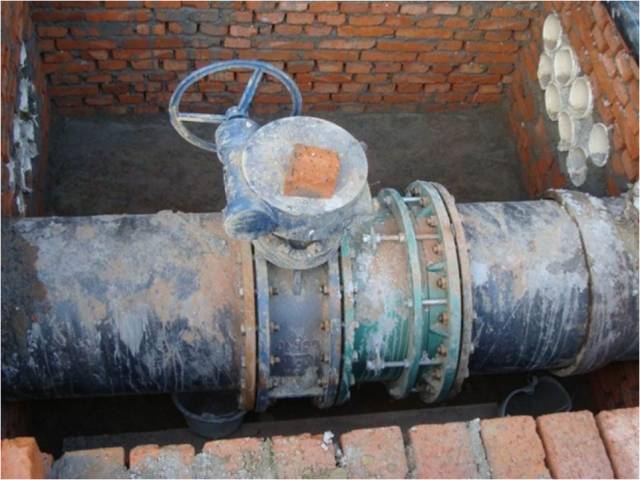

（1）阀门井

功能：安装各种给水管道附件，方便操作和养护。

（2）泄水阀井

功能：排除泄水阀所排放 水，由湿井与阀门井相连组成。

（3）支墩

功能：防止管道的承插接口因承受过大的水流推力，而导致接口脱落。 位置：弯管、三通、变径等位置

三、管道工程图一般规定

1.标高

标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。

压力管应标注管中心标高

沟渠和重力管应标注沟（管）内底标高

2.管径

公称直径：DN，常用于金属管材。

如铸铁管DN25

外径：D×δ，常用于不锈钢管、无缝钢管。

如不锈钢管D108×4

内径：d，常用于混凝土管、陶土管等。

如钢筋混凝土管d300

四、平面图

图示内容

表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。

比例：1：500或1:1000,与道路施工图一致。

方位：坐标网或指北针

道路平面图：中心线、边线、桩号等

管线：雨水Y、污水W、给水J，以不同的线型表示。

附属构筑物：图例表示并编号，如W5，5号污水检查井。

标高：地面标高和管道标高

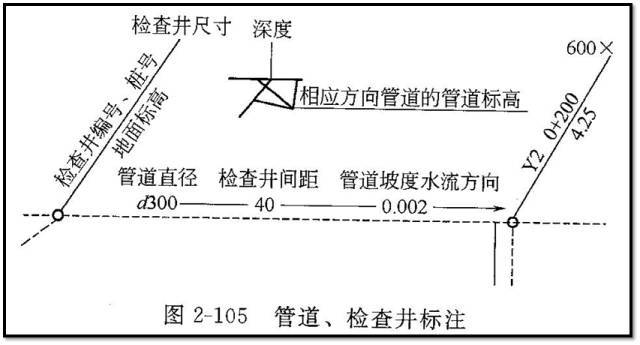

管道：直径、长度、坡度、流向。图2－105

五、纵断面图

图示内容

表示地面起伏情况、管道敷设深度、管道直径及坡度、与其他管道交接情况。[!--temp.changyandashang--]
