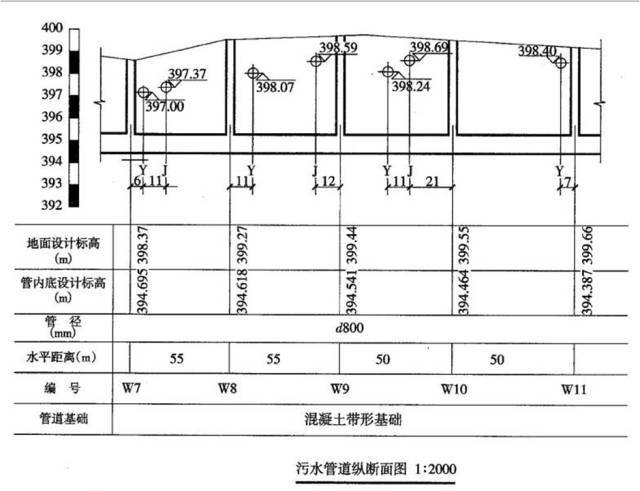

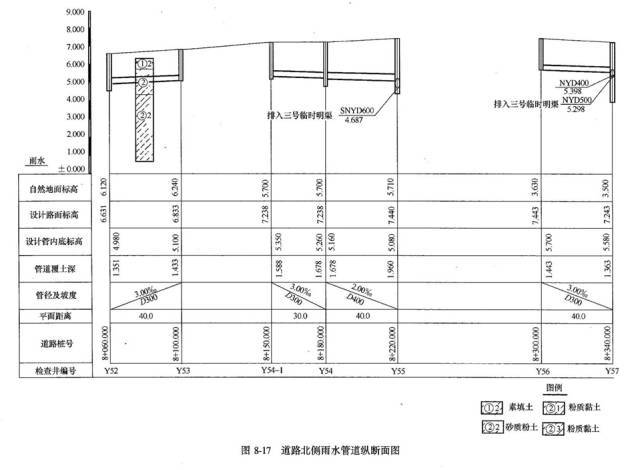

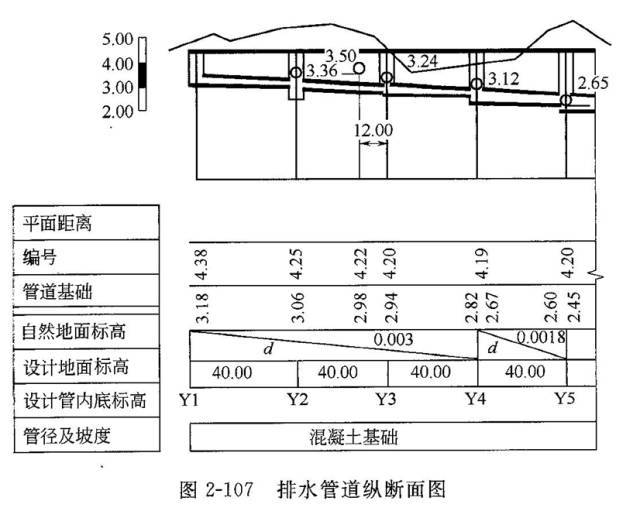

横向表示长度、竖向表示管径与标高。
图样部分
比例：竖向比例常为横向比例的10倍n线形：粗双线—管道、粗实线—地面、双竖线—检查井。
支管标注：SYD400—方位、代号、管径。即表示由南向接入的直径400mm的雨水管道。
图表部分
编号：检查井编号 点我关注3个实用工程类公号
平面距离：相邻检查井的中心距离
管径及坡度：当管径与坡度不变时，可只标一个
管道标高：排水管是指检查井进、出口管道内底标高
设计路面标高：由道路中线设计标高、道路横坡、检查井距道路中心线的距离而推算。
原地面标高：原始自然地面。

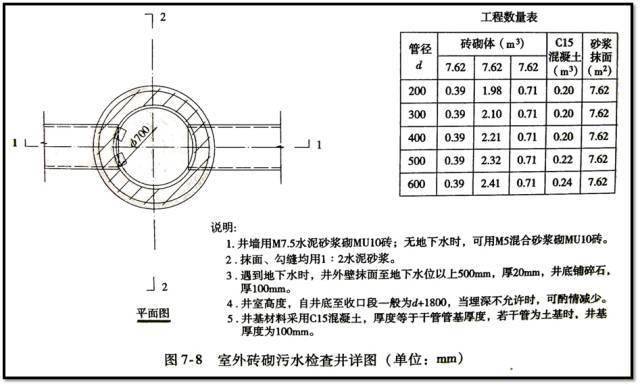

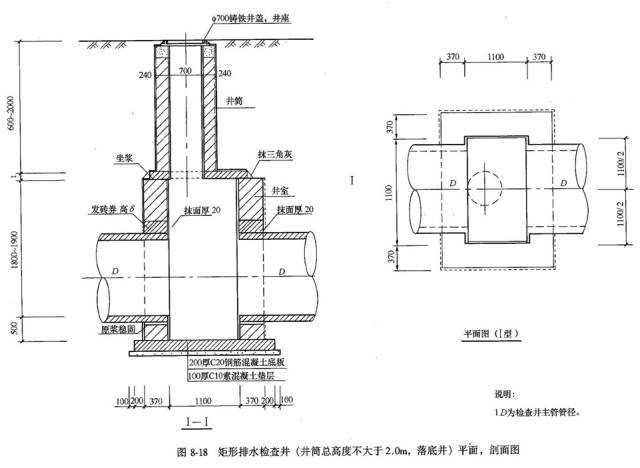

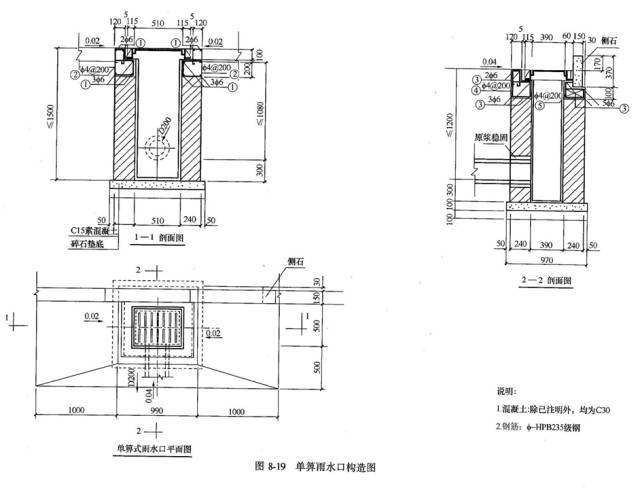

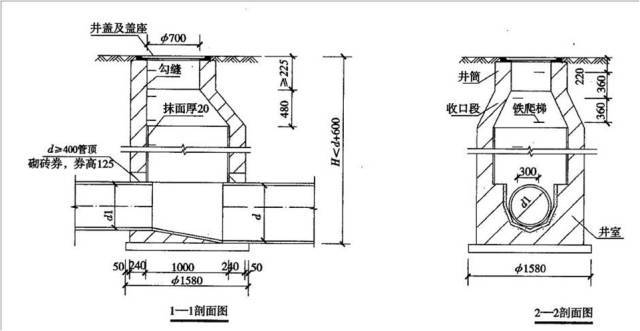

六、构筑物详图
