2）实际板结构中，任一单元的平衡要求扭矩在正交方向上是相等的，而且扭率在正交方向上也是相同的。在等效梁格中，由于两类结构的特性不同，无法使扭矩和扭率在正交方向的节点上相等，然而梁格网格细密时，梁格随着挠曲而成一曲面，在正交方向上可近似相等。

实际桥梁工程中，有板式结构的上部结构，因此简要介绍该种结构如何进行梁格法的简化。利用刚度等效的原则对板式结构进行梁格划分时，由于上部结构截面形状和支点布置方式的多样化，网格划分很难得到统一规律，一般根据结构布筋方向及结构形式来决定。

不同型式的桥梁结构形式，其网格划分的方法不同，但大致遵循以下几个原则：

1）梁格的纵、横向构件应与原结构梁肋（或腹板）的中心线重合，通常沿 弧向和径向设置；

2）每跨应至少分成4~6段，一般应分成8段或更多，以保证具有足够的精度；

3）连续弯梁桥的中间支承附近因内力变化剧烈，一般应加密网格；

4）横向和纵向构件的间距必须接近相同，使荷载静力分布较为灵敏。

不同结构型式的曲线梁桥网格划分方法

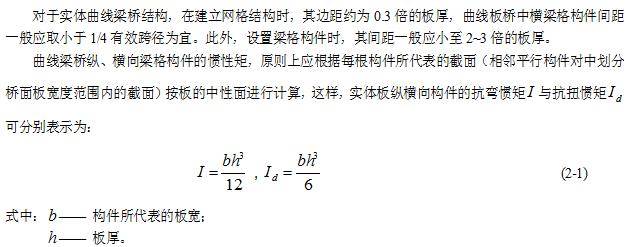

曲线板桥：

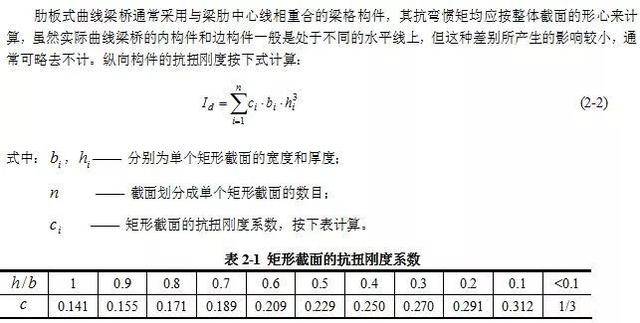

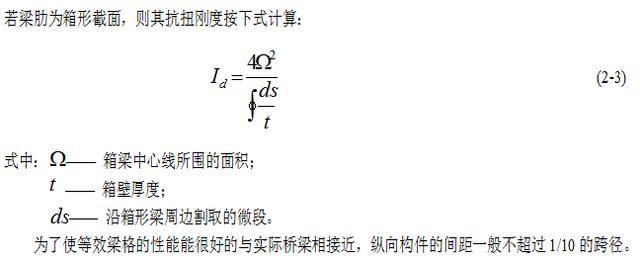

肋板式曲线梁桥：

箱形曲线梁桥：

箱形曲线梁桥因其受力性能的特点，通常采用所谓的“剪力柔性梁格”来模拟，其纵向构件轴线一般均与腹板的中心线相重合，这样可使腹板的剪力直接由所在位置的梁格构件的剪力来代表。此外，还需要沿两侧悬臂边翼缘设置纵向构件，这样可以在输入电算数据时简化编制悬臂部分荷载，否则这部分荷载难以处理，下图所示为箱形断面的梁格划分图式。

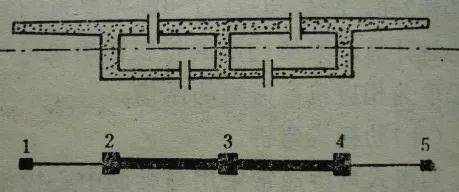

箱形截面典型梁格划分图式

箱梁剪力柔性梁格法

对于多室箱梁上部结构，剪力柔性梁格法是最适宜的，它可以用于仅一个或几个格室的结构及具有斜腹板的上部结构。上部结构可以是平面上也可以是曲线或是变宽度的。

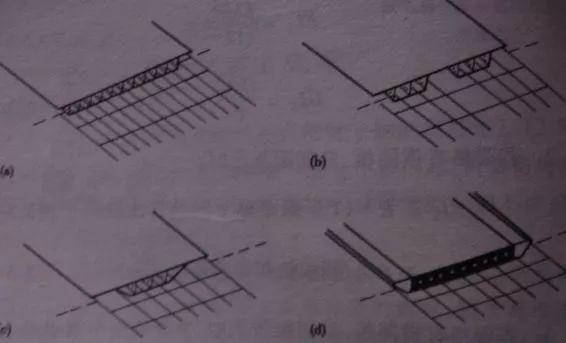

梁格网格划分：

(一) 等宽多室箱梁结构

用梁格法模拟箱梁结构时，假定梁格网格在上部结构弯曲的主轴平面内，纵向构件的位置均与纵向腹板相重合，这中布置可使腹板剪力直接由横截面上同一点的梁格剪力来表示，如图2-2。在悬臂板边缘纵向设置一个纵向构件，以便于计算悬臂处的荷载。

对于单箱单室横向施加预应力的截面或双箱截面，在顶板上应增设纵向梁格构件，用虚拟构件改善上部结构内的静力分布，其设置方式与板式结构相同。

对于具有斜腹板的上部结构，代表斜腹板的梁格的位置具有一定的随意性，一般而言将斜腹板对应的梁格设置在水平投影的中心处，可以得到满意的结果。

横向梁格设置应视结构的实际情况来确定，若横隔板相当多，这时横向构件应与横隔板重心重合。若横隔板间距较大，则必须增加横向虚拟梁格，其间距一般为反弯点之间距离的1/4。

曲线型箱梁结构：

可以采用图所示的曲线梁格或直线梁格来模拟。[!--temp.changyandashang--]
