曲线梁桥梁格
纵向梁格构件刚度确定:
1)纵向梁格构件的弯曲刚度
如图所示,将箱梁在腹板之间切开,此时各工字梁的重心将不在同一水平线上,这与实际结构是不相符的。实际梁受弯时,应该绕同一中心轴弯曲,因此,梁格构件所代表的每一根工字梁的截面特性应绕整体的上部结构中性轴计算。当截面翼缘较宽或悬臂较大时,应考虑截面有效宽度影响。
箱梁从顶板、底板切开成工字梁
2)纵向梁格构件的扭转刚度(自由扭转)
当箱梁结构做整体扭转时,环绕顶板、底板和腹板流动,少量通过中间腹板。在比拟的梁格体系受扭时,在横截面上,总的扭转由两部分组成,一部分是纵向构件的扭转,另一部分是由各梁格构件间相反的剪力组成,如图所示。
截面受扭时剪力分布
3)纵向梁格构件的剪切刚度(自由扭转)
由于剪力流使腹板产生剪切变形,纵向梁格的剪切面积应等于腹板的横截面面积。
横向梁格构件刚度确定:
1)横向梁格构件的弯曲刚度

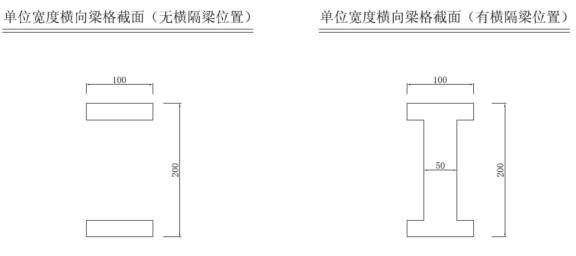

EIx=E·(横向梁格所代表的截面对X中性轴惯性矩),如果横梁内包括横隔板,则应计入横隔板的影响。
EIy=E·(横向梁格所代表的截面对Y中性轴惯性矩),如果横梁内包括横隔板,则应计入横隔板的影响。
2)横向梁格构件的扭转刚度
3)横向梁格构件的剪切刚度
若箱梁内有横隔板As中还应包括横隔板面积。
曲线梁桥空间分析法-梁格法
梁格划分 :

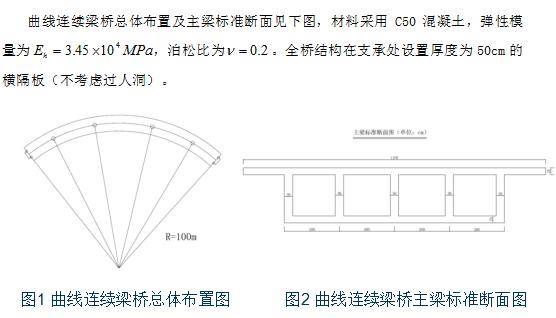

采用梁格法来分析曲线连续梁桥结构在自重荷载作用下的内力及变形,以演示应用ANSYS软件采用空间梁格法对曲线连续梁桥的分析过程。
箱形截面梁格划分纵向梁格
箱形截面梁格划分横向梁格
曲线连续箱梁桥梁格有限元模型建立:

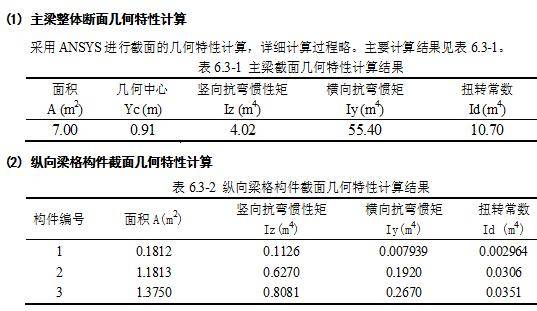

根据曲线连续箱梁桥结构梁格法的划分原则与方法,建立相应的有限元模型。纵向梁格划分为7条纵梁(共3类构件),横向单位长度(1米)划分横向构件(共两类构件)。
有限元模型图

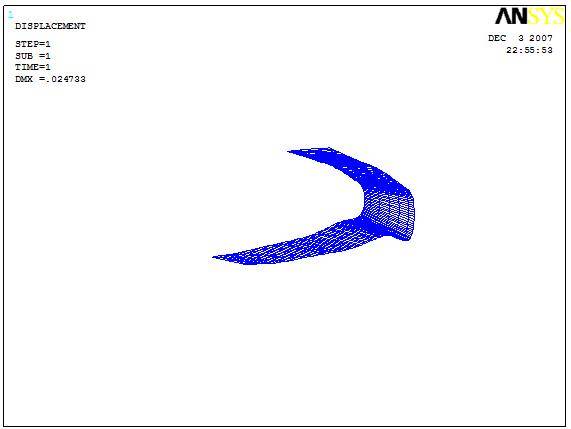

结构自重作用下的变形图及竖向弯矩图[!--temp.changyandashang--]
